Ферма алюминиевая плоского сечения D40S

Name: Ферма алюминиевая D40S — Плоские фермы 388 мм Truss for Stage
Availability: InStock

Алюминиевая ферма D40S любой длины для сценических конструкций

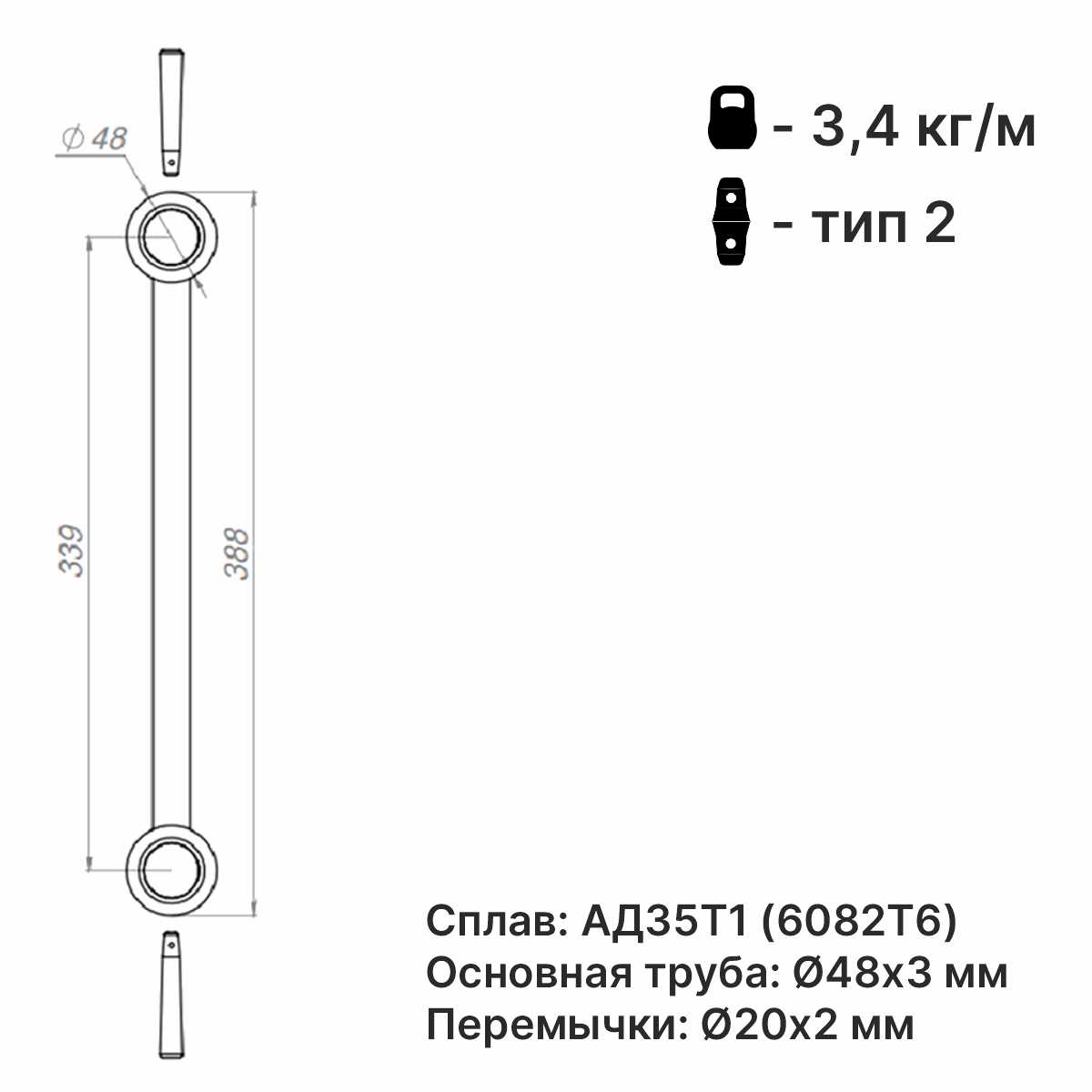

Схема сечения и размеры алюминиевой фермы D40S

Длина фермы

Очистить

Артикул: Н/Д Категория: Серия 40

Допустимые нагрузки

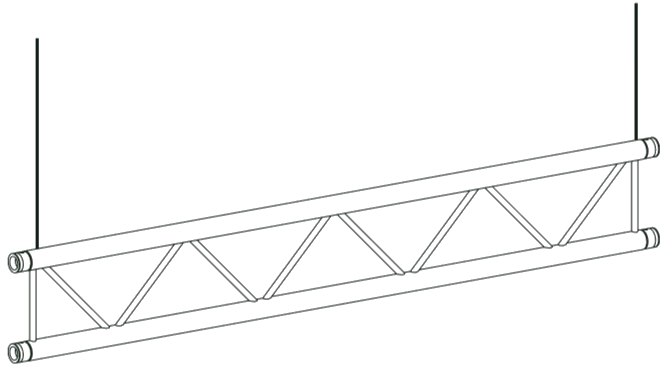

Допустимая нагрузка (Верхняя труба закреплена с торцов)

Пролет, м	Равномерно распределенная нагрузка		Нагрузка на центральную точку
Пролет, м	кг/м	Провис, мм	кг	Провис, мм
1	1259.8	1	1259.8	0
2	629.0	1	629.0	1
3	253.0	2	380.0	1
4	105.0	2	210.0	2
5	52.0	3	130.0	2
6	24.0	3	72.0	2

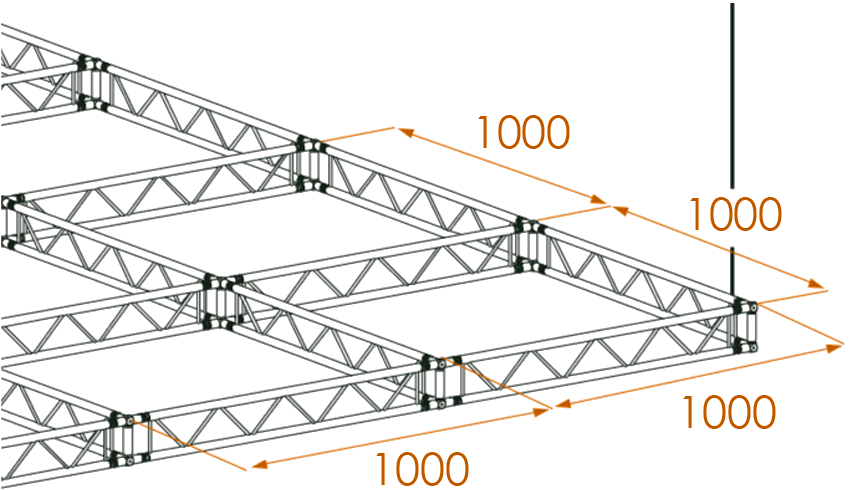

Допустимая нагрузка (Верхняя труба закреплена через каждый метр)

Пролет, м	Равномерно распределенная нагрузка		Нагрузка на центральную точку
Пролет, м	кг/м	Провис, мм	кг	Провис, мм
4	156.2	4	312.5	3
5	99.0	6	247.5	5
6	67.9	8	203.8	7
7	49.2	11	172.2	9
8	37.0	14	148.1	12
9	28.7	18	129.1	15
10	22.7	23	113.6	18
11	18.3	27	100.7	22
12	15.0	33	89.8	26

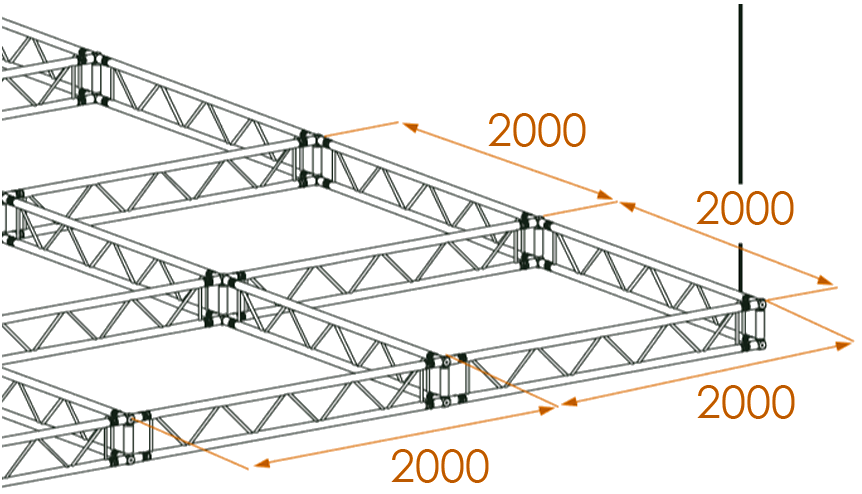

Допустимая нагрузка (Верхняя труба закреплена каждые 2 метра)

Пролет, м	Равномерно распределенная нагрузка		Нагрузка на центральную точку
Пролет, м	кг/м	Провис, мм	кг	Провис, мм
4	312.9	13	806.8	10
5	249.8	20	682.7	16
6	207.7	29	590.9	23
7	173.4	40	520.2	32
8	133.7	52	463.9	41
9	106.0	65	417.9	52
10	85.8	81	379.7	65
11	70.8	98	347.3	78
12	59.2	116	319.5	93

СЕРТИФИКАТ СООТВЕТСТВИЯ РОСС RU.32001.04ИБФ1.ОСП28.00000

Расчетные нагрузки приняты в соответствии с СП 20.13330-2016, СП 16.13330.2017 и СП 128.13330.2016 при условии только статических нагрузок.

Собранные стропильные системы требуют индивидуального расчета конструкции.
Перед использованием ознакомьтесь с руководством.
В зависимости от конфигурации фермы может быть разрешена более высокая нагрузка.
Пролеты ферм могут быть изготовлены из элементов различной длины.

Серия 40

Описание

Ферма алюминиевая D40S — это прочная и легкая плоская конструкция двухточечного сечения с увеличенным до 339 мм межосевым расстоянием. Расширенная база обеспечивает повышенную жесткость на прогиб по сравнению с 30-й серией, сохраняя при этом минимальный профиль при транспортировке и складировании. Отлично подходит для сборки рекламных рамок, подвесных линий, оформления выставочных павильонов и монтажа легкого сценического оборудования.

Сплав: АД31Т1 (6082Т6)
Основная труба: 48 х 3 мм
Перемычки: 20 х 2 мм
Вес: ~3,4 кг/м
Тип соединения: коннекторный (тип 2)

Плоская ферма алюминиевая D40S от бренда Truss for Stage производится на высокоточных кондукторах с соблюдением строгой геометрии сварных швов. За счет оптимального соотношения собственного веса и несущей способности эта серия востребована у инсталляторов и прокатчиков при реализации интерьерных решений, где важны аккуратный внешний вид и надежность фермовых пролетов.

Система полностью сертифицирована и рассчитана под стандартные статические нагрузки. В состав серии D40S входят все необходимые фасонные элементы: угловые модули, крестовины, T-образные соединители и дуговые секции для построения пространственных и плоскостных конструкций любой конфигурации.

Детали

Длина фермы	21 см, 25 см, 50 см, 58 см, 75 см, 81 см, 100 см, 120 см, 150 см, 200 см, 250 см, 300 см, 350 см, 400 см, 450 см, 500 см

Обратите внимание: Возможно изготовление изделий любой другой длины по индивидуальному заказу. Для расчета стоимости обратитесь к менеджеру.
