Ферма алюминиевая квадратного сечения Q30S

Name: Ферма алюминиевая Q30S — Квадратные фермы 287х287 мм Truss for Stage
Availability: InStock

Прямая алюминиевая ферма квадратного сечения серии Q30S

Чертеж и технические габариты алюминиевой фермы Q30S

Длина фермы

Очистить

Артикул: Н/Д Категория: Серия 30

Допустимые нагрузки

Допустимая нагрузка на пролеты

Пролет, м	Равномерно распределенная нагрузка		Нагрузка на центральную точку		Нагрузка на 2 точки	Нагрузка на 3 точки	Нагрузка на 4 точки
Пролет, м	кг/м	Провис, мм	кг	Провис, мм	кг	кг	кг	Провис, мм
3	649.0	10	1667.9	8	973.4	649.0	486.7	18.9
4	485.3	18	1298.1	15	932.1	647.1	485.3	25.2
5	387.1	28	1074.2	23	749.1	581.1	469.0	31.5
6	321.6	41	914.4	33	644.7	488.7	389.3	37.8
7	255.6	56	794.4	45	564.8	420.7	337.3	44.1
8	194.4	73	700.6	58	501.6	368.5	296.9	50.4
9	152.4	92	625.2	74	450.2	327.0	264.5	56.7
10	122.3	114	563.2	91	407.6	293.2	238.0	63.0
11	100.1	137	511.0	110	371.5	265.1	215.7	69.3
12	83.2	164	466.5	131	340.6	241.2	196.8	75.6
13	70.1	192	428.0	154	313.7	220.7	180.5	81.9
14	59.6	223	394.3	178	290.1	202.8	166.2	88.2
15	51.2	256	364.5	205	269.1	187.0	153.6	94.5
16	44.3	291	337.8	233	250.3	173.0	142.3	100.8
17	38.6	328	313.8	263	233.3	160.4	132.2	107.1
18	33.8	368	292.0	295	217.9	149.1	123.1	113.4
19	29.8	410	272.2	328	203.7	138.7	114.7	119.7
20	26.3	454	253.9	364	190.7	129.3	107.1	126.0

Консольная нагрузка


м	кг	мм	кг/м	мм
0.5	980.5	0	1958.2	0
1.0	979.1	1	976.3	2
1.5	839.6	5	649.0	3
2.0	652.5	12	485.3	7
2.5	539.5	24	387.1	13
3.0	458.8	43	276.1	13
3.5	398.2	69	204.9	27
4.0	351.0	69	159.9	36

Поддерживаемые диапазоны


м	кг	мм	кг	мм	кг/м	мм
2	1418.0	1	726.0	1	779.9	0
4	1407.7	6	715.4	5	387.1	4
6	1109.9	15	625.5	14	256.2	12
8	866.3	28	479.4	25	153.7	23
10	705.5	45	391.5	40	100.7	37
12	589.6	87	279.2	58	70.6	54
14	501.4	87	279.2	79	51.8	73
16	431.5	112	240.6	101	39.2	94
20	326.3	165	182.2	150	23.9	158

СЕРТИФИКАТ СООТВЕТСТВИЯ РОСС RU.32001.04ИБФ1.ОСП28.00000

Расчетные нагрузки приняты в соответствии с СП 20.13330-2016 «Нагрузки и воздействия», СП 16.13330.2017 «Стальные конструкции» и СП 128.13330.2016 «Алюминиевые конструкции» при условии только статических нагрузок.

Собранные стропильные системы требуют индивидуального расчета конструкции.
Перед использованием ознакомьтесь с руководством.
В зависимости от конфигурации фермы может быть разрешена более высокая нагрузка.
Пролеты ферм могут быть изготовлены из элементов различной длины.

Серия 30

Описание

Сплав: АД35Т1 (6082T6)
Основная труба: 48 х 3 мм
Перемычки: 16 х 2 мм
Вес: ~6,3 кг/м
Тип соединения: тип 2

Ферма алюминиевая Q30S представляет собой силовую конструкцию квадратного сечения (287×287 мм), разработанную для сборки сценических комплексов, прокатных граундов, подвесных ригов, выставочных павильонов и жестких рамочных систем. Данная серия является одной из наиболее востребованных на ивент-рынке благодаря оптимальному балансу между собственным весом и высокой несущей способностью.

Каждая ферма алюминиевая Q30S от бренда Truss for Stage изготавливается на точном сварочном оборудовании с контролем геометрии. Серия Q30S широко используется прокатными компаниями для формирования несущих периметров, монтажа светодиодных экранов, тяжелых световых приборов и линейных массивов.

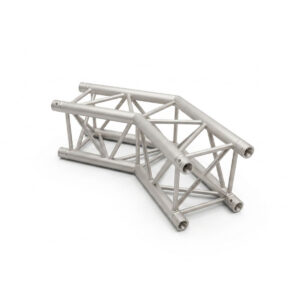

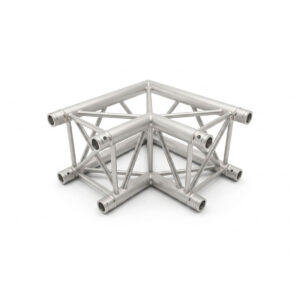

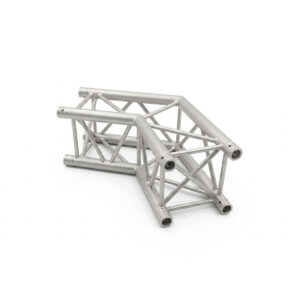

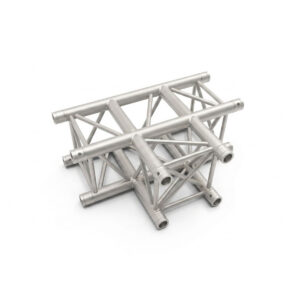

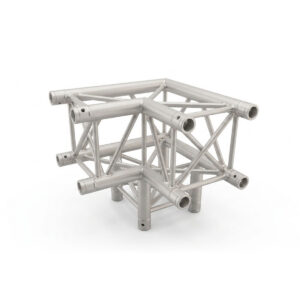

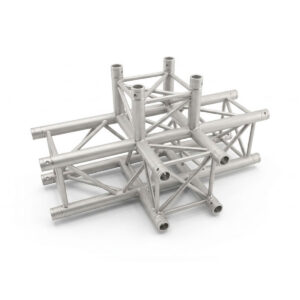

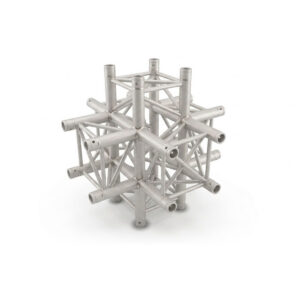

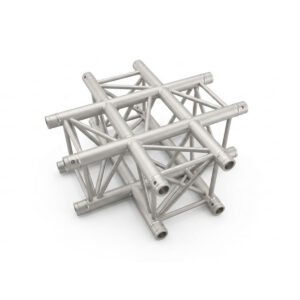

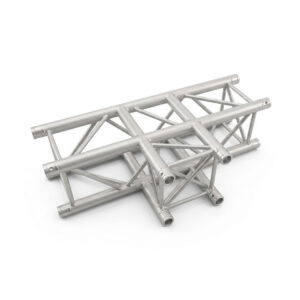

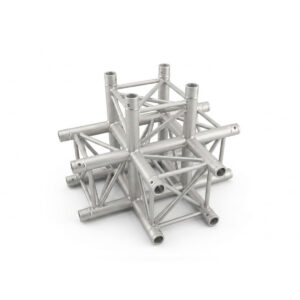

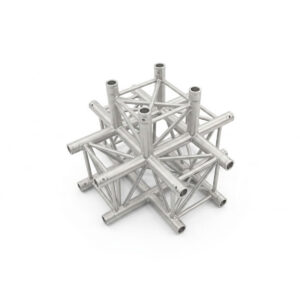

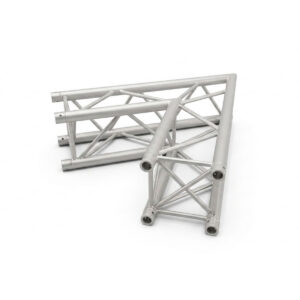

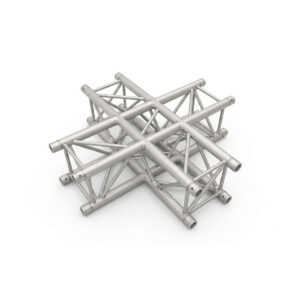

Конструкция рассчитана на высокие статические нагрузки в соответствии с действующими нормативами. В линейку также входят угловые модули, крестовины, T-образные переходы, радиальные элементы и кастомные узлы, позволяющие реализовать пространственные системы любой сложности.

Детали

Длина фермы	21 см, 25 см, 29 см, 50 см, 58 см, 71 см, 75 см, 100 см, 120 см, 150 см, 200 см, 250 см, 300 см, 350 см, 400 см, 450 см, 500 см

Обратите внимание: Возможно изготовление изделий любой другой длины по индивидуальному заказу. Для расчета стоимости обратитесь к менеджеру.
