Ферма алюминиевая квадратного сечения Q40S

Прямая алюминиевая ферма квадратного сечения серии Q40S

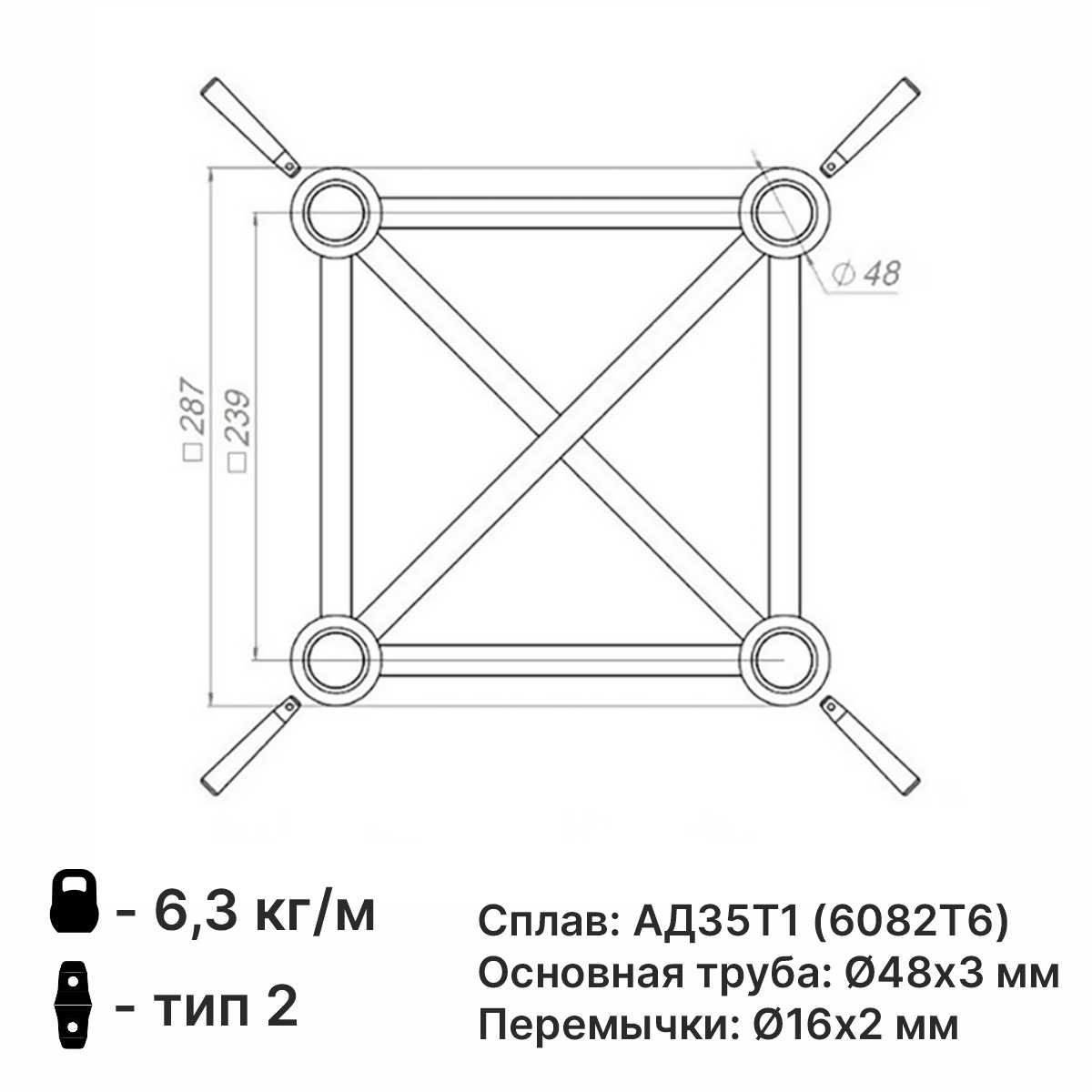

Чертеж и технические габариты алюминиевой фермы Q30S

Артикул: Н/Д Категория:
Допустимые нагрузки

Таблица допустимых нагрузок
Серия Q40S

Допустимая нагрузка на пролеты

Пролет, м Иконка Равномерно распределенная нагрузка Иконка Нагрузка на центральную точку Иконка Нагрузка на 2 точки Иконка Нагрузка на 3 точки Иконка Нагрузка на 4 точки
кг/м Провис, мм кг Провис, мм кг кг кг Провис, мм
3835.472198.961253.2835.4626.620.7
4625.0131712.4101215.1833.4625.027.6
5498.8201435.816994.0815.2623.534.5
6414.6291234.423851.7676.0529.741.4
7354.5401080.932753.5585.0462.048.3
8277.552959.841674.7514.7409.155.2
9218.065861.752609.9458.7366.462.1
10175.481780.465555.7412.9331.269.0
11143.998711.878509.5374.7301.775.9
12119.9116653.193469.7342.3276.582.8
13101.2137602.2109435.0314.4254.789.7
1486.4158557.5127404.3290.1235.696.6
1574.5182517.9146377.0268.8218.7103.5
1664.7207482.5166352.5249.8203.7110.4
1756.6234450.7187330.4232.7190.2117.3
1849.8262421.8210310.3217.4178.0124.2
1944.1292395.5233291.9203.4166.8131.1
2039.2323371.3259274.9190.7156.6138.0

Консольная нагрузка

Точечная Провис Распределенная Провис
м кг мм кг/м мм
0.51260.902518.80
1.01259.411256.31
1.51107.43835.42
2.0861.18625.04
2.5721.316498.88
3.0619.529365.413
3.5541.947270.918
4.0480.871212.024

Поддерживаемые диапазоны

Пролет Центральная нагрузка Провис Нагрузка в третьих долях Провис Распределенная нагрузка Провис
м кг мм кг мм кг/м мм
2.01825.10935.501003.80
4.01813.84923.83498.82
6.01477.610825.59330.58
8.01154.319635.717204.715
10.0954.630527.527134.025
12.0808.244447.74095.536
14.0695.760386.15570.950
16.0606.079336.87154.466
20.0470.3119262.010834.1112
СЕРТИФИКАТ СООТВЕТСТВИЯ РОСС RU.32001.04ИБФ1.ОСП28.00000

Расчетные нагрузки приняты в соответствии с СП 20.13330-2016 «Нагрузки и воздействия», СП 16.13330.2017 «Стальные конструкции» и СП 128.13330.2016 «Алюминиевые конструкции» при условии только статических нагрузок.

  • Собранные стропильные системы требуют индивидуального расчета конструкции.
  • Перед использованием ознакомьтесь с руководством.
  • В зависимости от конфигурации фермы может быть разрешена более высокая нагрузка.
  • Пролеты ферм могут быть изготовлены из элементов различной длины.
Серия 40

Описание

Ферма алюминиевая Q40S представляет собой мощную силовую конструкцию квадратного сечения (387×387 мм), разработанную для сборки сценических комплексов, прокатных граундов, подвесных ригов, выставочных павильонов и жестких рамочных систем. Увеличенный габаритный профиль и раскосы из трубы 20х2 мм обеспечивают повышенную пространственную жесткость и высокую несущую способность на больших пролетах.

Сплав: АД35Т1 (6082T6)
Основная труба: 48 х 3 мм
Перемычки: 20 х 2 мм
Вес: ~6,9 кг/м
Тип соединения: коннекторный (тип 2)

Каждая ферма алюминиевая Q40S от бренда Truss for Stage изготавливается на точном сварочном оборудовании с строгим контролем геометрии. Серия Q40S широко используется прокатными компаниями и системными интеграторами для формирования несущих периметров, монтажа тяжелых светодиодных экранов, мощных световых приборов и линейных массивов.

Конструкция рассчитана на высокие статические нагрузки в соответствии с действующими строительными нормативами. В линейку также входят пространственные угловые модули, крестовины, T-образные переходы, радиальные элементы и кастомные узлы, позволяющие реализовывать пространственные системы любой сложности.

Детали

Длина фермы

25 см, 50 см, 62 см, 75 см, 81 см, 100 см, 120 см, 150 см, 200 см, 250 см, 300 см, 350 см, 400 см, 450 см, 500 см
Обратите внимание: Возможно изготовление изделий любой другой длины по индивидуальному заказу. Для расчета стоимости обратитесь к менеджеру.

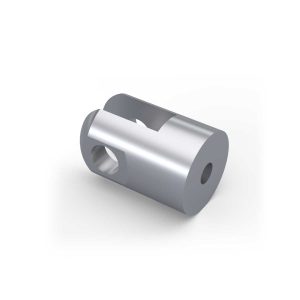

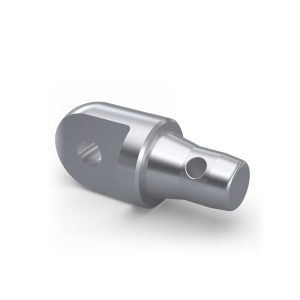

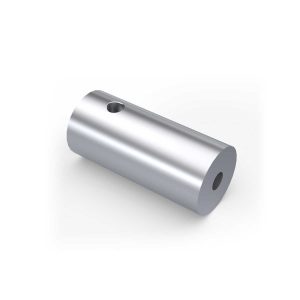

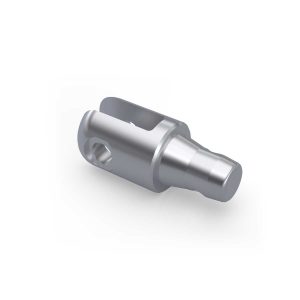

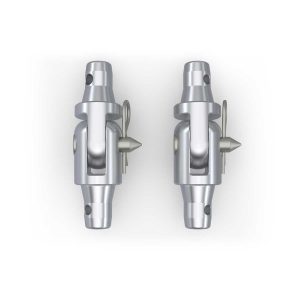

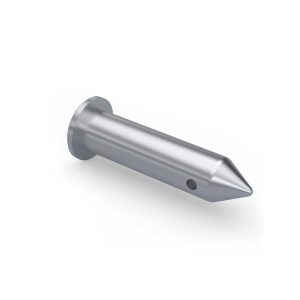

Соединительные элементы тип 2
