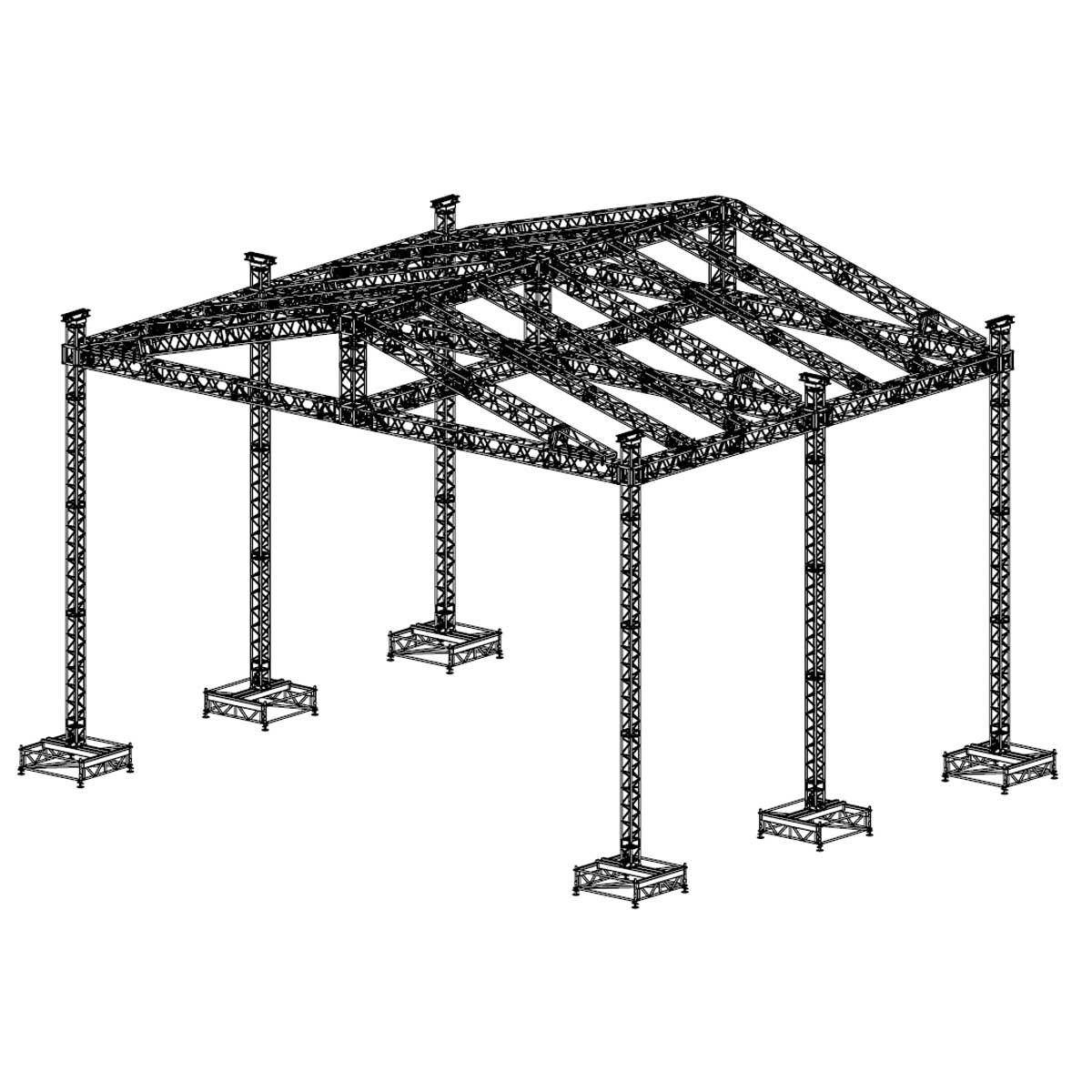

Мобильная двускатная сценическая крыша ССК 18х14 на каретках из алюминиевых ферм Q52S и Q40S

Крыша ССК Двускатная 18х14

Артикул: SSKgableRoof_18x14 Категории: ,

Описание

Укрупненная модель высокой вместимости — средний сценический комплекс (ССК) двускатного типа с размерами покрытия 18х14 м. Полноценная элеваторная мобильная сцена с подъемными каретками, мощным силовым фронтоном из ферм Q52S, опорными столбами и стропильной системой из ферм Q40S, а также интегрированными основаниями под подиум системы LAY. Просторный 18-метровый фронтальный пролет и 14-метровая глубина позволяют свободно разместить многочисленные творческие коллективы, масштабные декорации, а также развитую световую и звуковую инфраструктуру, включая подвесные светодиодные экраны.

Назначение и особенности конструкции

  • Элеваторный подъем (на каретках): Силовой каркас крыши собирается у земли на комфортной высоте для удобного монтажа тента, светового и звукового оборудования, после чего поднимается в проектное положение по вертикальным столбам с помощью кареточных блоков и лебедок.

  • Интеграция с подиумами LAY: Базовые основания вертикальных опор выполнены на элементах системы, взаимозаменяемой с Layher. Это позволяет состыковать крышу с модульным сценическим подиумом серии LAY, где вес самого подиума и настила используется в качестве естественного прижимного балласта для устойчивости всей системы.

  • Силовой каркас: Фронтоны и периметр крыши выполнены из мощных квадратных ферм Q52S, выдерживающих пролетные нагрузки и распределенные весовые массивы светового, звукового и декорационного оборудования. Опорные башни и промежуточные стропильные фермы поддержки тента изготовлены из сечения Q40S, гарантируя жесткость каркаса и точное натяжение тентового полотна.

Комплектация

В комплект поставки входит:

  • Комплект алюминиевых ферм серии Q52S (фронтоны и периметр) и серии Q40S (вертикальные столбы и двускатная стропильная система поддержки тента).
  • Подъемные кареточные узлы (элеваторные блоки) и специальные угловые соединители.
  • Базовые основания (LAY) под интеграцию со сценическим подиумом на основе клиновых лесов.
  • Полная силовая и соединительная фурнитура: все необходимые крепежные элементы (пальцы, штифты, болтовые соединения, адаптеры и фиксаторы).
В комплект поставки НЕ входит (заказывается отдельно):
  • Тентовое покрытие (крыша и боковые защитные стенки).
  • Подъемные лебедки (ручные или электрические).
  • Рекламные баннеры, рекламные сетки и элементы брендинга.
  • Сценический подиум (основание).
