Ферма алюминиевая треугольного сечения T40S

Name: Ферма алюминиевая T40S — Треугольные фермы 387 мм Truss for Stage
Availability: InStock

Прямая алюминиевая ферма треугольного сечения серии Q30S

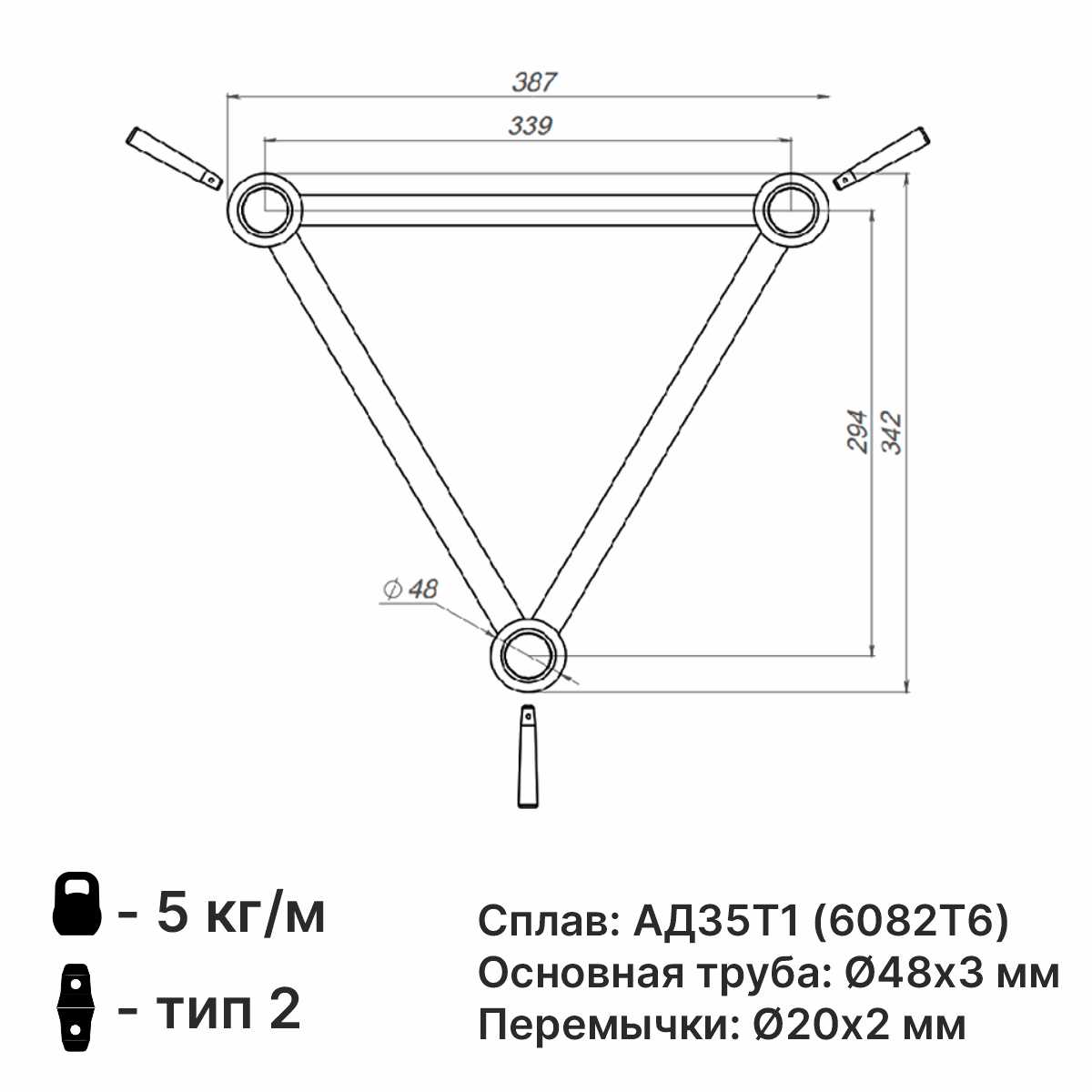

Схема сечения и размеры алюминиевой фермы T40S

Длина фермы

Очистить

Артикул: Н/Д Категория: Серия 40

Допустимые нагрузки

Допустимая нагрузка на пролеты

Пролет, м	Равномерно распределенная нагрузка		Нагрузка на центральную точку		Нагрузка на 2 точки	Нагрузка на 3 точки	Нагрузка на 4 точки
Пролет, м	кг/м	Провис, мм	кг	Провис, мм	кг	кг	кг	Провис, мм
3	724.4	9	1048.3	8	715.6	581.4	451.7	15.0
4	487.6	17	824.1	13	573.8	446.7	352.4	20.0
5	310.4	26	677.3	21	477.8	361.7	288.3	25.0
6	214.2	38	573.4	30	408.5	303.0	243.3	30.0
7	156.2	51	495.7	41	355.9	260.0	209.9	35.0
8	118.5	64	435.3	53	314.5	226.9	184.0	40.0
9	92.7	85	386.8	68	281.0	200.7	163.3	45.0
10	74.2	104	347.0	84	253.3	179.3	146.3	50.0
11	60.6	126	313.5	101	229.8	161.5	132.1	55.0
12	50.2	150	284.9	120	209.8	146.4	120.1	60.0
13	42.1	176	260.2	141	192.3	133.4	109.6	65.0
14	35.7	205	238.5	164	177.0	122.0	100.5	70.0
15	30.5	235	219.3	188	163.3	111.9	92.4	75.0
16	26.3	267	202.1	214	151.1	103.0	85.1	80.0
17	22.7	302	186.6	241	140.0	94.9	78.6	85.0
18	19.8	338	172.4	271	129.9	87.6	72.7	90.0
19	17.3	377	159.5	302	120.7	81.0	67.3	95.0
20	15.2	417	147.6	334	112.1	74.9	62.3	100.0

Консольная нагрузка


м	кг	мм	кг/м	мм
0.5	1092.2	0	2182.2	0
1.0	722.5	1	1088.8	1
1.5	527.3	3	610.0	3
2.0	414.1	8	359.0	5
2.5	340.0	15	241.5	8
3.0	287.6	27	173.2	12
3.5	248.4	43	130.0	17
4.0	217.9	64	100.8	23

Поддерживаемые диапазоны


м	кг	мм	кг	мм	кг/м	мм
2.0	1582.1	1	811.8	1	870.2	1
4.0	980.4	4	538.5	4	344.6	3
6.0	705.1	10	389.7	9	165.1	8
8.0	545.0	18	302.3	16	97.1	15
10.0	439.2	28	244.2	25	63.2	23
12.0	363.3	39	202.4	36	43.8	33
14.0	305.7	53	170.5	48	31.8	45
16.0	259.9	67	145.1	61	23.7	57
20.0	190.8	96	106.7	88	14.0	93

СЕРТИФИКАТ СООТВЕТСТВИЯ РОСС RU.32001.04ИБФ1.ОСП28.00000

Расчетные нагрузки приняты в соответствии с СП 20.13330-2016 «Нагрузки и воздействия», СП 16.13330.2017 «Стальные конструкции» и СП 128.13330.2016 «Алюминиевые конструкции» при условии только статических нагрузок.

Собранные стропильные системы требуют индивидуального расчета конструкции.
Перед использованием ознакомьтесь с руководством.
В зависимости от конфигурации фермы может быть разрешена более высокая нагрузка.
Пролеты ферм могут быть изготовлены из элементов различной длины.

Серия 40

Описание

Ферма алюминиевая T40S — это трехточечная пространственная силовая конструкция треугольного сечения с увеличенным до 339 мм межосевым расстоянием. Расширенная геометрическая база в сочетании с усиленными раскосами из трубы 20х2 мм обеспечивает повышенную жесткость на изгиб и устойчивость к кручению, позволяя перекрывать более широкие пролеты по сравнению с 30-й серией.

Сплав: АД31Т1 (6082Т6)
Основная труба: 48 х 3 мм
Перемычки: 20 х 2 мм
Вес: ~5 кг/м
Тип соединения: коннекторный (тип 2)

Трехточечная ферма алюминиевая T40S от Truss for Stage сваривается на специализированных кондукторах, гарантирующих точное совпадение посадочных мест и идеальную геометрию пролетов. За счет высокой несущей способности при умеренных габаритах эта серия востребована у прокатчиков и системных интеграторов для подвеса световых массивов, тяжелого декорационного оформления, сборки выставочных стендов и сценических ригов.

Конструктивный расчет серии выполнен под статические нагрузки в соответствии со строительными нормами. Модульная система включает широкий выбор пространственных углов, тройников, переходов и дуговых секций, что позволяет проектировать надежные каркасы и пространственные системы любой сложности.
