Крыша ССК Арочная 18х14

Описание

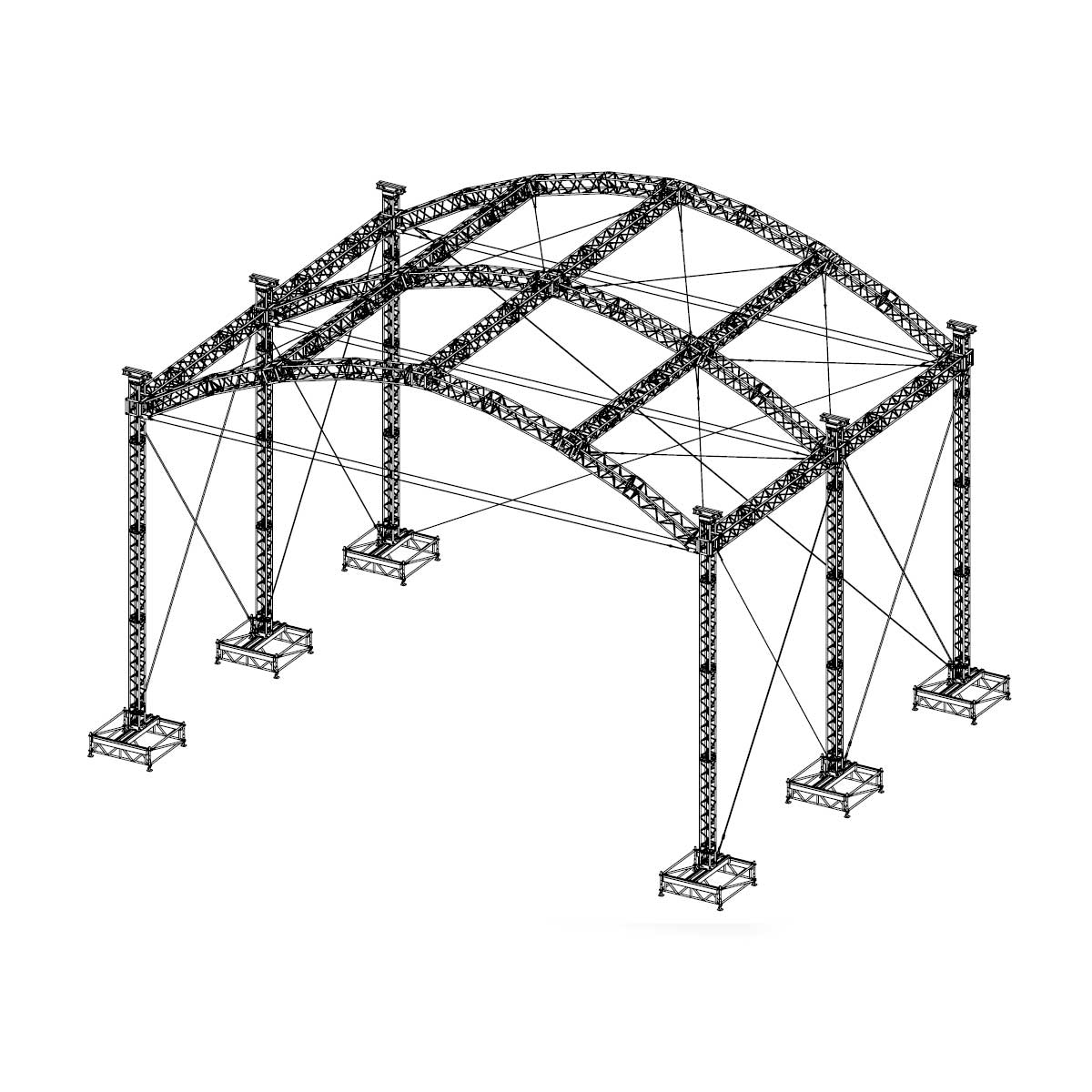

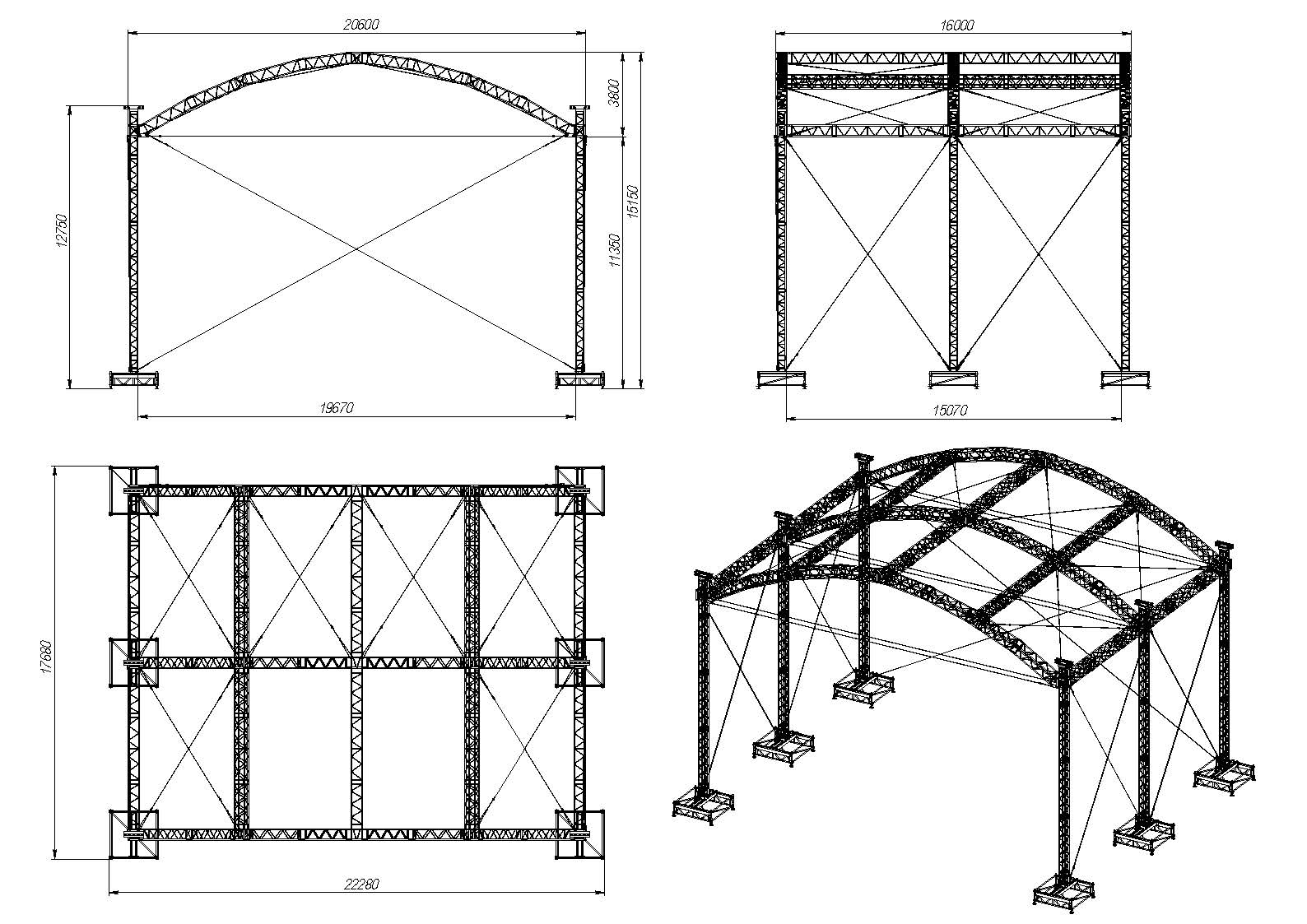

Предпоследняя, одна из крупнейших модификаций в линейке — средний сценический комплекс (ССК) арочного типа с внушительной рабочей площадью 18х14 м. Полноценная элеваторная мобильная сцена с подъемными каретками, мощным силовым фронтоном из ферм Q52S, опорными столбами и стропильной системой из ферм Q40S, а также интегрированными основаниями под подиум системы LAY. Широкий 18-метровый фронтальный пролет и 14-метровая глубина обеспечивают полноценный сценический объем для работы хедлайнеров, оркестровых составов, установки сложных декорационных конструкций, тяжелых световых мостов и светодиодных экранов.

Назначение и особенности конструкции

  • Элеваторный подъем (на каретках): Силовой каркас крыши собирается у земли на комфортной высоте для быстрого и безопасного монтажа тента, светового и звукового оборудования, после чего поднимается в проектное положение по вертикальным столбам с помощью кареточных блоков и лебедок.

  • Фронтоны и периметр крыши: Выполнены из усиленных квадратных ферм Q52S, что обеспечивает высокую прочность арочного пролета и позволяет воспринимать высокие нагрузочные параметры от подвесного оборудования.

  • Вертикальные столбы и стропила: Опорные башни и промежуточные стропильные фермы поддержки тента изготовлены из сечения Q40S, гарантируя жесткость и надежность всей системы.

  • Интеграция с подиумами LAY: Базовые основания вертикальных опор выполнены на элементах системы, взаимозаменяемой с Layher. Это позволяет состыковать крышу с модульным сценическим подиумом серии LAY, где вес самого подиума и настила используется в качестве естественного прижимного балласта для устойчивости всей системы.

Комплектация

В комплект поставки входит:

  • Комплект алюминиевых ферм серии Q52S (фронтоны и периметр) и серии Q40S (вертикальные столбы и стропила поддержки тента).
  • Подъемные кареточные узлы (элеваторные блоки) и специальные угловые соединители.
  • Базовые основания (LAY) под интеграцию со сценическим подиумом на основе клиновых лесов.
  • Полная силовая и соединительная фурнитура: все необходимые крепежные элементы (пальцы, штифты, болтовые соединения, адаптеры и фиксаторы).

В комплект поставки НЕ входит (заказывается отдельно):

  • Тентовое покрытие (крыша и боковые защитные стенки).
  • Подъемные лебедки (ручные цепные или электрические).
  • Модульный сценический подиум серии LAY.
  • Рекламные баннеры, рекламные сетки и элементы брендинга.
