Ферма алюминиевая треугольного сечения T30S

Name: Ферма алюминиевая T30S — Треугольные фермы 290 мм Truss for Stage
Availability: InStock

Прямая алюминиевая ферма треугольного сечения серии T30S

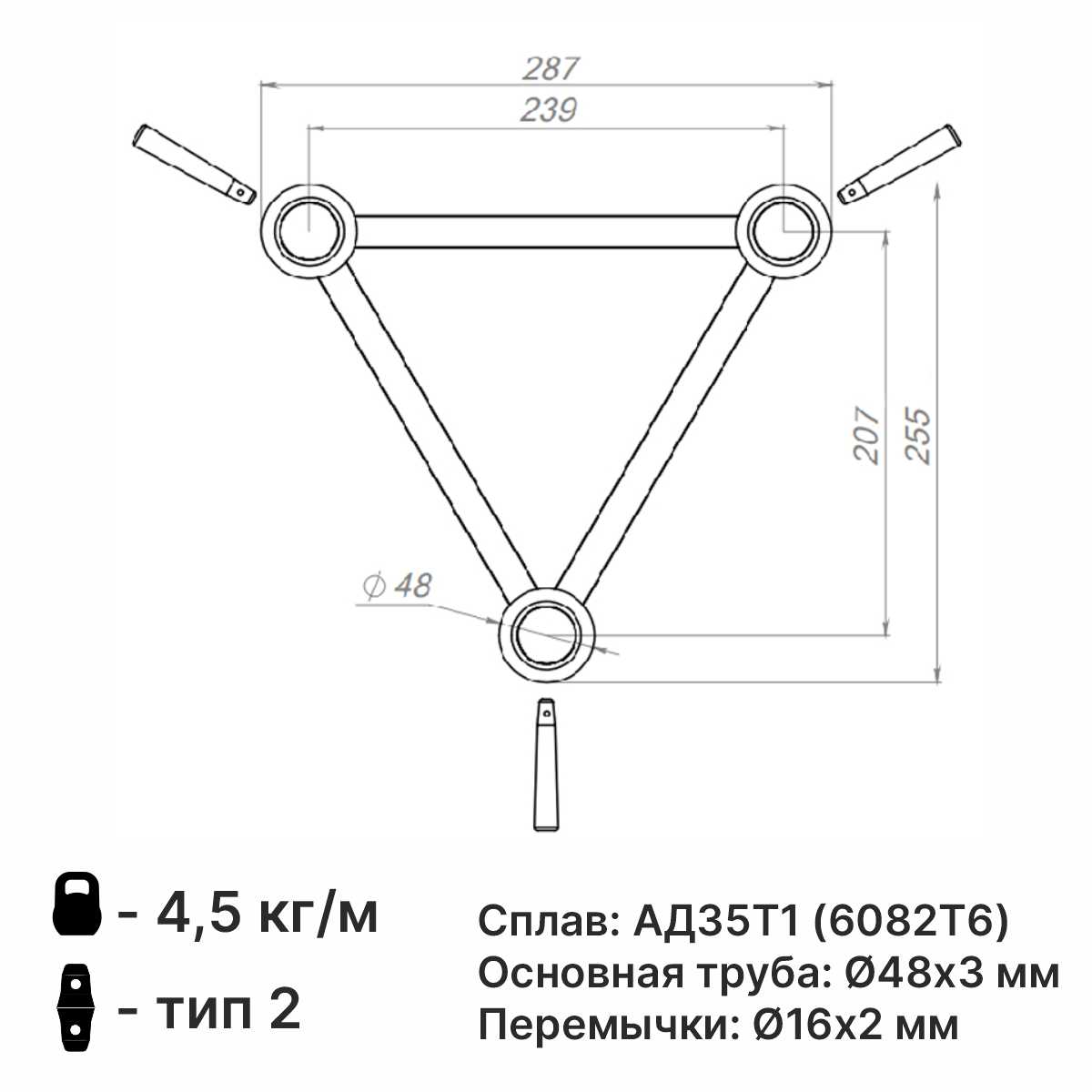

Чертеж и технические габариты алюминиевой фермы T30S

Длина фермы

Очистить

Артикул: Н/Д Категория: Серия 30

Допустимые нагрузки

Допустимая нагрузка на пролеты

Пролет, м	Равномерно распределенная нагрузка		Нагрузка на центральную точку		Нагрузка на 2 точки	Нагрузка на 3 точки	Нагрузка на 4 точки
Пролет, м	кг/м	Провис, мм	кг	Провис, мм	кг	кг	кг	Провис, мм
3	562.4	13	782.3	11	546.6	422.2	334.1	15
4	342.0	23	606.0	19	430.3	321.3	257.4	20
5	217.3	37	492.8	29	352.7	258.4	208.6	25
6	149.5	53	413.6	42	299.3	215.2	174.7	30
7	108.6	72	354.9	57	258.4	183.6	149.6	35
8	82.1	94	309.4	75	226.6	159.3	130.3	40
9	63.9	118	273.0	95	200.9	140.1	114.9	45
10	50.9	146	243.1	117	179.7	124.4	102.3	50
11	41.3	117	217.9	142	161.8	111.2	91.7	55
12	34.0	211	196.5	169	146.5	100.1	82.7	60
13	28.3	247	177.8	198	133.2	90.4	74.9	65
14	23.8	287	161.4	229	121.5	82.0	68.0	70
15	20.1	329	149.9	263	111.0	74.5	61.9	75
16	17.2	375	133.8	300	101.6	67.7	56.4	60.8

Консольная нагрузка


м	кг	мм	кг/м	мм
0.5	708.0	0	1697.3	0
1.0	406.0	1	706.1	2
1.5	287.6	5	338.2	4
2.0	221.8	11	201.0	8
2.5	179.8	22	132.7	12
3.0	150.5	39	93.7	18
3.5	128.8	62	69.4	25
4.0	112.0	92	53.1	34

Поддерживаемые диапазоны


м	кг	мм	кг	мм	кг/м	мм
2	953.3	1	530.5	1	676.9	1
4	545.4	6	301.6	5	191.9	5
6	379.6	14	210.9	13	90.7	12
8	286.5	25	259.6	23	51.9	21
10	226.1	39	126.2	36	33.0	33
12	183.0	55	120.3	50	22.3	47
14	150.3	71	84.1	65	15.8	61
16	124.3	88	69.6	80	11.5	75
20	84.7	117	47.4	107	6.3	117

СЕРТИФИКАТ СООТВЕТСТВИЯ РОСС RU.32001.04ИБФ1.ОСП28.00000

Расчетные нагрузки приняты в соответствии с СП 20.13330-2016 «Нагрузки и воздействия», СП 16.13330.2017 «Стальные конструкции» и СП 128.13330.2016 «Алюминиевые конструкции» при условии только статических нагрузок.

Собранные стропильные системы требуют индивидуального расчета конструкции.
Перед использованием ознакомьтесь с руководством.
В зависимости от конфигурации фермы может быть разрешена более высокая нагрузка.
Пролеты ферм могут быть изготовлены из элементов различной длины.

Серия 30

Описание

Сплав: АД31Т1 (6082Т6)
Основная труба: 48 х 3 мм
Перемычки: 16 х 2 мм
Вес: ~4,5 кг/м
Тип соединения: тип 2

Ферма алюминиевая T30S представляет собой жесткую силовую конструкцию треугольного (трехточечного) сечения, разработанную для сборки выставочных павильонов, подвесных световых ригов, декорационных рамок и легких сценических комплексов. Данная серия сочетает высокий момент сопротивления на изгиб с компактными габаритами, что делает ее идеальным выбором при ограничениях по высоте площадки и объему транспортировки.

Каждая ферма алюминиевая T30S от бренда Truss for Stage изготавливается на точном сварочном оборудовании с контролем геометрии. Серия T30S широко используется прокатными компаниями для подвеса светового и звукового оборудования, оформления презентационных пространств, сборки рекламных конструкций и сложного декорационного оформления.

Конструкция рассчитана на статические нагрузки в соответствии с действующими нормативами. В линейку также входят угловые модули, T-образные переходы, радиальные элементы и кастомные узлы, позволяющие реализовывать пространственные системы любой сложности.

Детали

Длина фермы	25 см, 29 см, 50 см, 71 см, 75 см, 100 см, 150 см, 200 см, 250 см, 300 см, 350 см, 400 см, 450 см, 500 см

Обратите внимание: Возможно изготовление изделий любой другой длины по индивидуальному заказу. Для расчета стоимости обратитесь к менеджеру.
