Ферма алюминиевая плоского сечения D30S

Name: Ферма алюминиевая D30S — Плоские фермы 290 мм Truss for Stage
Availability: InStock

Прямая алюминиевая ферма плоского сечения серии D30S

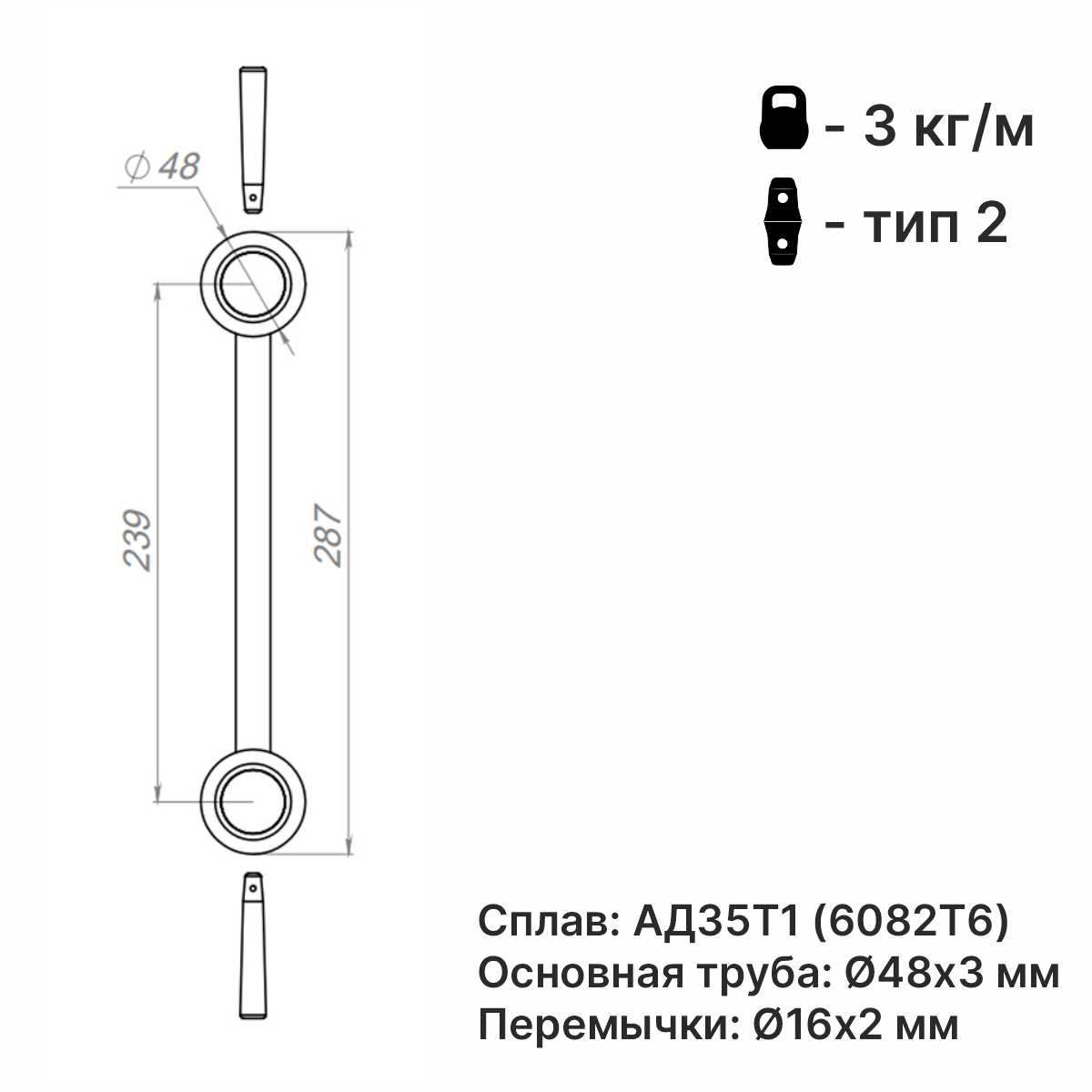

Чертеж и технические габариты алюминиевой фермы D30S

Длина фермы

Очистить

Артикул: Н/Д Категория: Серия 30

Допустимые нагрузки

Допустимая нагрузка (Верхняя труба закреплена с торцов)

Пролет, м	Равномерно распределенная нагрузка		Нагрузка на центральную точку
Пролет, м	кг/м	Провис, мм	кг	Провис, мм
1	979.2	1	979.2	1
2	389.0	1	389.0	1
3	156.0	2	234.0	2
4	73.0	3	146.0	3
5	36.0	4	90.0	3
6	15.0	3	45.0	3

Допустимая нагрузка (Верхняя труба закреплена через каждый метр)

Пролет, м	Равномерно распределенная нагрузка		Нагрузка на центральную точку
Пролет, м	кг/м	Провис, мм	кг	Провис, мм
4	242.8	18	619.9	15
5	193.7	28	516.7	23
6	161.0	41	442.2	33
7	124.6	56	385.6	45
8	95.4	73	341.1	58
9	75.1	92	305.2	74
10	60.5	114	275.5	91
11	49.6	137	205.4	110
12	41.4	164	229.0	131

Допустимая нагрузка (Верхняя труба закреплена каждые 2 метра)

Пролет, м	Равномерно распределенная нагрузка		Нагрузка на центральную точку
Пролет, м	кг/м	Провис, мм	кг	Провис, мм
4	95.2	4	190.5	4
5	60.0	7	149.9	6
6	40.8	10	122.5	8
7	29.3	14	102.5	11
8	21.8	18	87.1	14
9	16.6	23	74.9	18
10	13.0	28	64.8	22
11	10.2	34	56.4	27
12	8.2	40	49.1	32

СЕРТИФИКАТ СООТВЕТСТВИЯ РОСС RU.32001.04ИБФ1.ОСП28.00000

Расчетные нагрузки приняты в соответствии с СП 20.13330-2016, СП 16.13330.2017 и СП 128.13330.2016 при условии только статических нагрузок.

Собранные стропильные системы требуют индивидуального расчета конструкции.
Перед использованием ознакомьтесь с руководством.
В зависимости от конфигурации фермы может быть разрешена более высокая нагрузка.
Пролеты ферм могут быть изготовлены из элементов различной длины.

Серия 30

Описание

Сплав: АД31Т1 (6082Т6)
Основная труба: 48 х 3 мм
Перемычки: 16 х 2 мм
Вес: ~3,2 кг/м
Тип соединения: тип 2

Ферма алюминиевая D30S представляет собой легкую силовую конструкцию плоского (двухточечного) сечения, разработанную для монтажа легких сценических конструкций, подвесных фермовых линий, декорационных рамок, выставочных стендов и рекламных баннеров. Данная серия является наиболее компактной и экономичной в линейке 30-й серии благодаря минимальному габаритному объему при транспортировке и удобству хранения.

Каждая ферма алюминиевая D30S от бренда Truss for Stage изготавливается на точном сварочном оборудовании с контролем геометрии. Серия D30S широко используется прокатными компаниями для создания интерьерных подвесов, монтажа легкого светового оборудования, оформления выставочных экспозиций и сборки прямоугольных баннерных конструкций.

Конструкция рассчитана на статические нагрузки в соответствии с действующими нормативами. В линейку также входят угловые модули, T-образные переходы, радиальные элементы и кастомные узлы, позволяющие реализовывать пространственные и плоскостные системы любой сложности.

Детали

Длина фермы	25 см, 29 см, 50 см, 71 см, 75 см, 100 см, 150 см, 200 см, 250 см, 300 см, 350 см, 400 см, 450 см, 500 см

Обратите внимание: Возможно изготовление изделий любой другой длины по индивидуальному заказу. Для расчета стоимости обратитесь к менеджеру.
