Ферма алюминиевая квадратного сечения Q52S

Прямая алюминиевая ферма квадратного сечения серии Q52S

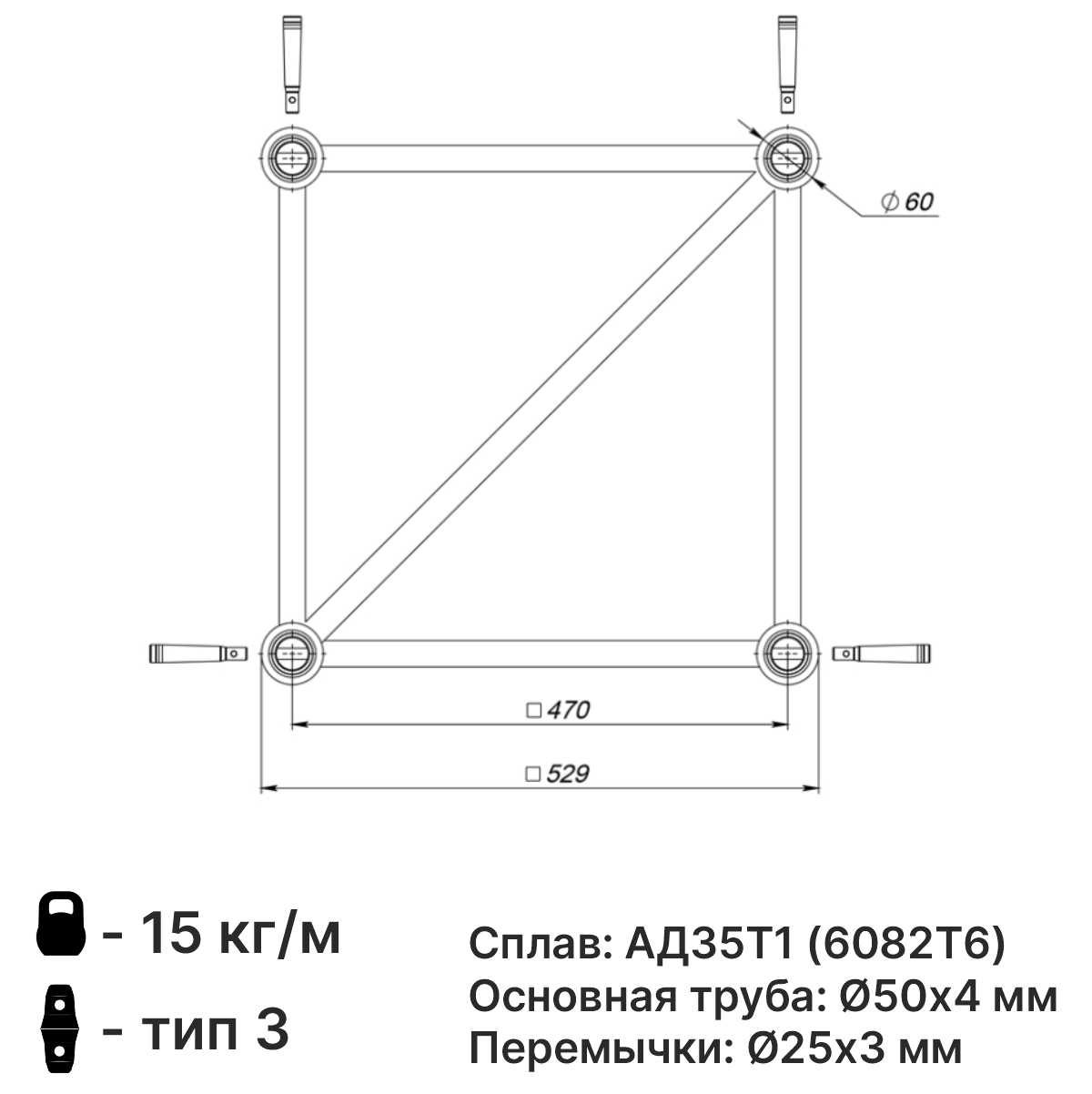

Схема сечения и размеры алюминиевой фермы Q52S

Артикул: Н/Д Категория:
Допустимые нагрузки

Таблица допустимых нагрузок
Серия Q52S

Допустимая нагрузка на пролеты

Пролет, м Иконка Равномерно распределенная нагрузка Иконка Нагрузка на центральную точку Иконка Нагрузка на 2 точки Иконка Нагрузка на 3 точки Иконка Нагрузка на 4 точки
кг/м Провис, мм кг Провис, мм кг кг кг Провис, мм
31880.252962.741863.51410.71144.245.0
41406.892526.071584.51239.41028.660.0
51122.7142198.7111394.61115.6931.175.0
6895.7201943.7161254.91020.4854.290.0
7654.5271738.9221139.2938.8759.5105.0
8497.9361570.6291041.5868.0682.6120.0
9390.6451429.436957.8805.7618.6135.0
10313.8561309.145885.2733.5564.6150.0
11257.0681205.054821.4668.8518.1165.0
12213.8801114.064764.9613.2477.8180.0
13180.2941033.576714.3564.8442.2195.0
14153.5109961.788668.7522.1410.7210.0
15132.0126897.1101627.4484.3382.5225.0
16114.4143838.5114589.6450.3357.0240.0
1799.8161785.1129554.9419.7333.8255.0
1887.5181736.1145522.8391.8312.6270.0
1977.2202690.9161493.0366.2293.1285.0
2068.3223648.9179465.2341.7275.1300.0

Консольная нагрузка

Точечная Провис Распределенная Провис
м кг мм кг/м мм
0.52418.305497.50
1.01862.002411.90
1.51467.121406.21
2.01246.34925.72
2.51082.19654.04
3.0954.317484.67
3.5851.828380.210
4.0767.744306.413

Поддерживаемые диапазоны

Пролет Центральная нагрузка Провис Нагрузка в третьих долях Провис Распределенная нагрузка Провис
м кг мм кг мм кг/м мм
2.03425.201808.202031.00
6.02016.451092.45443.84
10.01443.818787.816193.314
14.01095.037601.633107.429
18.0854.361471.65566.449
20.0758.574419.56753.468
22.0674.288373.57943.599
24.0599.0101332.49235.6140
26.0531.4114295.210329.3193
СЕРТИФИКАТ СООТВЕТСТВИЯ РОСС RU.32001.04ИБФ1.ОСП28.00000

Расчетные нагрузки приняты в соответствии с СП 20.13330-2016 «Нагрузки и воздействия», СП 16.13330.2017 «Стальные конструкции» и СП 128.13330.2016 «Алюминиевые конструкции» при условии только статических нагрузок.

  • Собранные стропильные системы требуют индивидуального расчета конструкции.
  • Перед использованием ознакомьтесь с руководством.
  • В зависимости от конфигурации фермы может быть разрешена более высокая нагрузка.
  • Пролеты ферм могут быть изготовлены из элементов различной длины.

Описание

Ферма алюминиевая Q52S представляет собой сверхпрочную силовую конструкцию квадратного сечения (529×529 мм с межосевым расстоянием 470 мм), разработанную для сборки крупномасштабных сценических комплексов, тяжелых прокатных граундов, магистральных подвесных ригов и большепролетных крышных систем. Использование мощной основной трубы 50×4 мм и раскосов 25×3 мм обеспечивает максимальную пространственную жесткость и высочайшую несущую способность на предельных пролетах.

Сплав: АД35Т1 (6082T6)
Основная труба: 50 х 4 мм
Перемычки: 25 х 3 мм
Межосевое расстояние: 470 мм
Габаритный размер сечения: 529 х 529 мм
Вес: ~15 кг/м
Тип соединения: коннекторный (тип 3)

Каждая ферма алюминиевая Q52S от бренда Truss for Stage изготавливается на точном сварочном оборудовании с строгим контролем геометрии. Серия Q52S широко используется прокатными компаниями и системными интеграторами для формирования тяжелых несущих периметров, подвеса массивных светодиодных экранов, световых массивов и акустических линейных кластеров.

Конструкция рассчитана на экстремальные статические и динамические нагрузки в соответствии с действующими строительными нормативами. В линейку также входят пространственные угловые модули, крестовины, T-образные переходы, радиальные элементы и кастомные узлы, позволяющие реализовывать пространственные системы любой сложности.

Детали

Длина фермы

20 см, 50 см, 60 см, 80 см, 100 см, 120 см, 150 см, 160 см, 200 см, 240 см, 250 см, 300 см, 320 см, 350 см, 400 см, 420 см, 450 см, 500 см
Обратите внимание: Возможно изготовление изделий любой другой длины по индивидуальному заказу. Для расчета стоимости обратитесь к менеджеру.

Соединительные элементы тип 3
